タイコ式巻取機SERVICE&PRODUCTS

製品概要

タイコ式巻取機は、ロール状の原反に巻かれた紙、不織布、フィルム、アルミ箔等の素材を指定したシートの長さ・枚数で巻取り、カットする事で効率的に原反をほぐすための装置です。
シートの長さは、本機のタイコと呼ばれる巻取ドラムの直径を伸縮変化させることにより周長が変化し、巻付ける材料を所定の長さに変更できます。
通常、巻取後の最終仕上げカット作業は、主に断裁機で行います。

印刷・製本業界のみならず、フィルム・食品業者様等、多岐にわたり納入実績がございます。

巻取後のカット取り出しは、自動ナイフカッター(オプションユニット)を活用することにより、作業者の安全確保と省力化、省人化による生産性向上を図ることができます。 →自動ナイフカッターはこちら

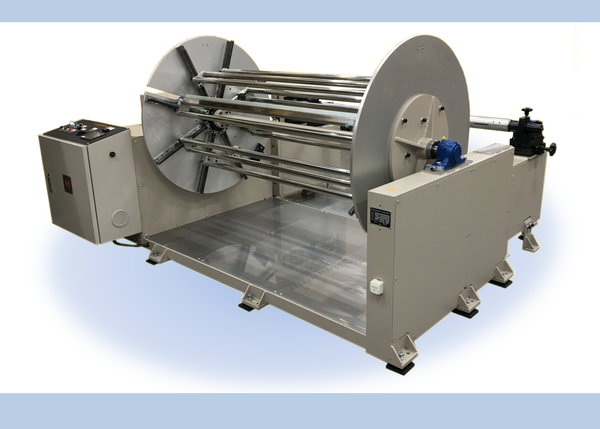

タイコ式巻取機


特 徴

◆紙、不織布、フィルムシート、金属箔、ラミネート材等、
 幅広い素材のシートに対応
◆巻取ドラムと原反ロールの状態をエンコーダーで検知し、パウダーブレーキによる 繊細なテンション制御をすることで、 巻き始めから巻き終わりまで、バタつき、
 弛みなく綺麗な巻き上げ
◆タッチパネルによる巻取張力、巻取ドラムの回転数・速度、停止位置等の
 種々の設定入力
◆素材・原反に応じた巻取条件データを記憶・読出しすることで、スピーディーな
 設定条件変更
◆左右微調整可能な原反シャフトによるシート端面を綺麗に揃えた巻き上がり
◆ジョイスティックを用いた巻取ドラムの正転・逆転運転でのスピーディーな
 手動微調整
◆巻取中に仕切りマーカー装置で合紙・ラベルを挿入可能(オプションユニット)
◆自動ナイフカッターによる巻取後のカット可能(オプションユニット)
 その他、作業現場に合わせた省スペースなレイアウト設計、システム構築

仕様

◆巻取側 ・タイコアーム:8〜10本 (2本一組8〜10角形)
・最大巻取幅:1300mm
・巻取長さ(タイコ周長):1200mm〜3300mm
・最大巻取速度:300m/min ・自立型制御盤:電源及び操作ボタン・タッチパネル 画面などによる情報入力

◆巻出側 3インチエアーシャフト
・原反径(max.):φ650mm(2本掛け) φ800mm (1本掛け)
・原反重量(max.) 400Kg

◆制御装置
・駆動装置:インバーター制御またはACサーボモータ制御
・張力制御:パウダーブレーキ、エンコーダ

オプション仕様

・中間ローラー(しわ取り用、仕切りマーカー装置用)
・小径コア対応シャフト
・6インチ対応エアシャフトアダプタ
・除電装置
・仕切りマーカー装置(合紙又はラベル)
・巻切れ検出装置

周辺機器

・2軸用原反掛電動油圧リフター
・自動ナイフカッター
・シャフトレスタイプの原反掛架台

※仕様は、予告なく変更になることがあります。

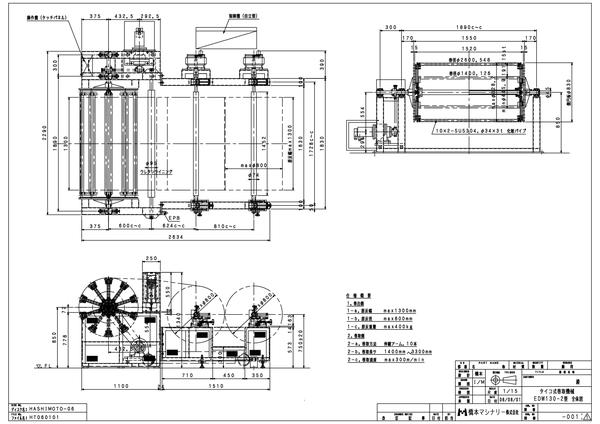

EDW130-2型 巻取機図面
EDW130-2型 巻取機図面
